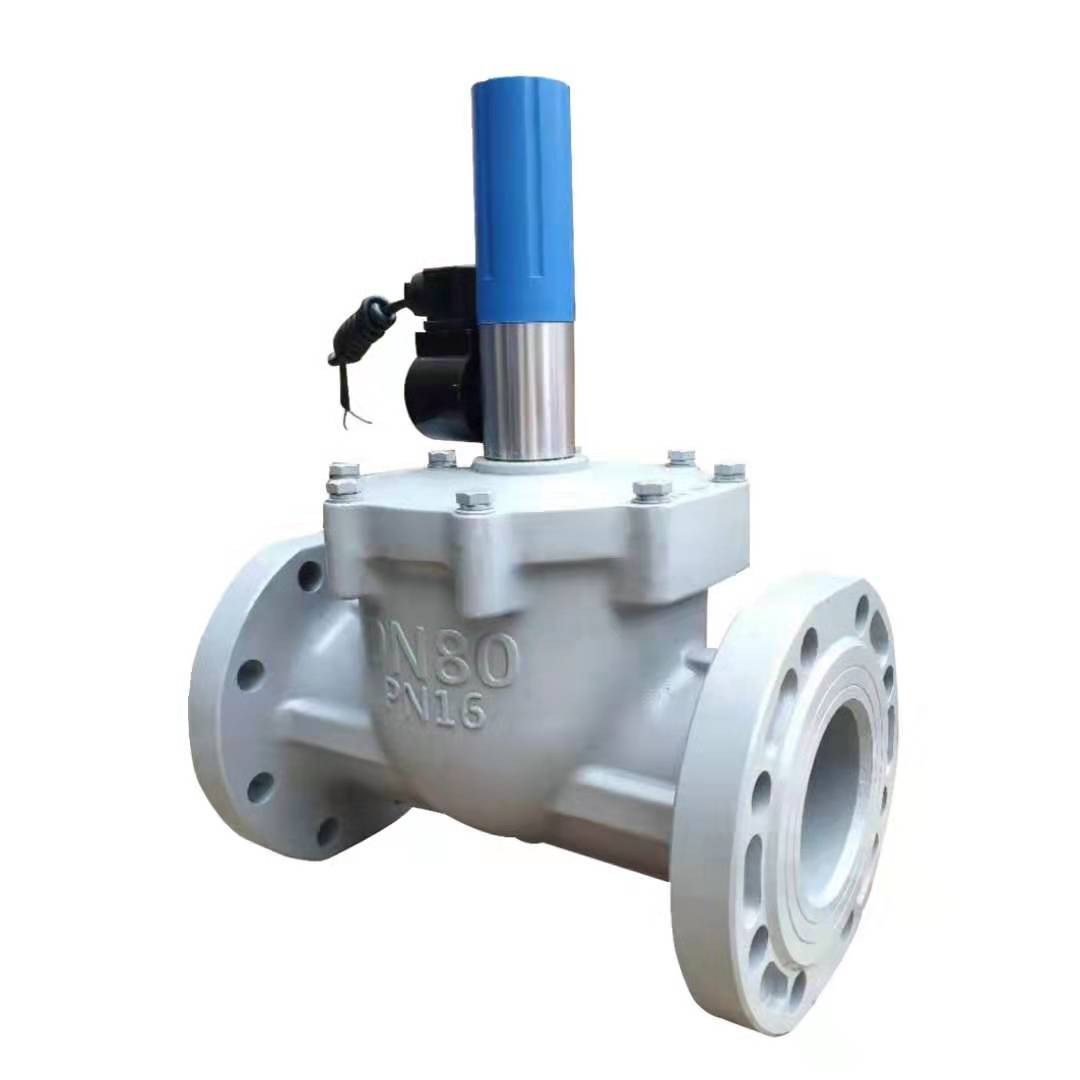

产品名称:DRQF系列-DN80法兰
一、使用范围 电磁式燃气自闭阀与燃气报警器配套使用,当探测器检测到有可燃气体、有毒气体泄露时,立即通过主机输出一个关闭电磁阀的信号,快速关闭阀门切断气源,及时制止事故的发

一、使用范围

电磁式燃气自闭阀与燃气报警器配套使用,当探测器检测到有可燃气体、有毒气体泄露时,立即通过主机输出一个关闭电磁阀的信号,快速关闭阀门切断气源,及时制止事故的发生。主要用在供气管网、锅炉房、燃气车间等易燃易爆气体自控系统中,是安防必备产品。



二、结构原理

常开型—在工作状态中电磁阀处于开启状态,线圈不带电,当发生燃气泄露时,电磁阀瞬间通电切断气源,但必须在险情排除后,由人工打开电磁阀。

常闭型—在工作状态中电磁阀处于开启状态,线圈不带电,当发生燃气泄露时或停电失电时,电磁阀瞬间关闭,但必须在险情排除后,由人工打开电磁阀。

技术参数说明

动作方式: 直动式、分步直动式

控制方式: 常开式,通电关闭(脉冲);常闭式,失电关闭(脉冲工作时产品不带电)

电源电压: AC220V、DC24V

防护型式: IP65

防爆等级:Ex d IIC T5 Gb

压力范围: 低压0-0.1Mpa 中压0-0.4MPa 高压0.4↑Mpa

产品?压力:PN1.6Mpa

介质温度: 常温

环境温度: ≤85℃

连接方式: 内螺纹连接、法兰连接

阀体材质: 铝合金

工作范围:天然气设备、超压、欠压、泄漏自控。

防爆线圈说明:

防爆电磁阀是工作在较特殊环境的电磁阀,用户必须根据国家防爆标准选择电磁阀。以保证生命及财产安全。我公司生产的防爆电磁阀已通过《国家防爆电气产品质量监督检验中心》的检验并取得防爆电磁阀产品合格证,防爆标志:Ex d IIC T5 Gb

制造标准:GB3836.1-2000、GB3836.2-2000

产品选型

XY —ZC □1 □2 □3 — □4 □5

XY—旭亚 ZC—电磁执行器

1—防护方式:F—防爆,f—防腐,S—防水

2—控制形式:B—常闭型,K—常开型(根据工况要求选择)

3—连接方式:W—螺纹,L—法兰(根据工况要求选择)

4—公称通径:DN0.5—500mm(根据工况要求选择)

5—介质种类:K—空气R—燃气Z—蒸汽S—水Y—油 F—腐蚀介质

线圈电压:AC/DC(V) (根据工况要求选择)

工作压力:低压0-0.1Mpa 中压0-0.4MPa 高压0.4↑Mpa(根据工况要求选择)

阀体材质:铸铁、铸钢、不锈钢、铝合金。

列:XY-ZCFKL-50R 解:旭亚电磁执行器 防爆型 常开型 DN50 介质燃气

电压与工作压力需单独列出



注明:特殊电磁阀可定制,欢迎来电咨询!
